Конфигуратор объектной модели

Модуль «Конфигуратор объектной модели» предназначен для создания информационной модели данных, которая необходима для работы в модуле «Учет ресурсов». В разделе «Конфигуратор объектной модели» осуществляется редактирование структуры инвентарной базы данных. Он предоставляет пользователю возможность создавать, редактировать и удалять классы объектов, классы связей, справочники, атрибутные группы и правила, которые определяют структуру данных и их взаимосвязи.

Перейти в раздел «Конфигуратор объектной модели» можно двумя способами, в зависимости от состояния главного меню:

• В развернутом меню: Нажмите на стрелку «» напротив пункта «Инвентарная база» - , чтобы раскрыть список, и выберите соответствующий подраздел;
• В свернутом меню: Наведите курсор на иконку «» и выберите необходимый раздел из выпадающего списка (см. Рисунок 1).

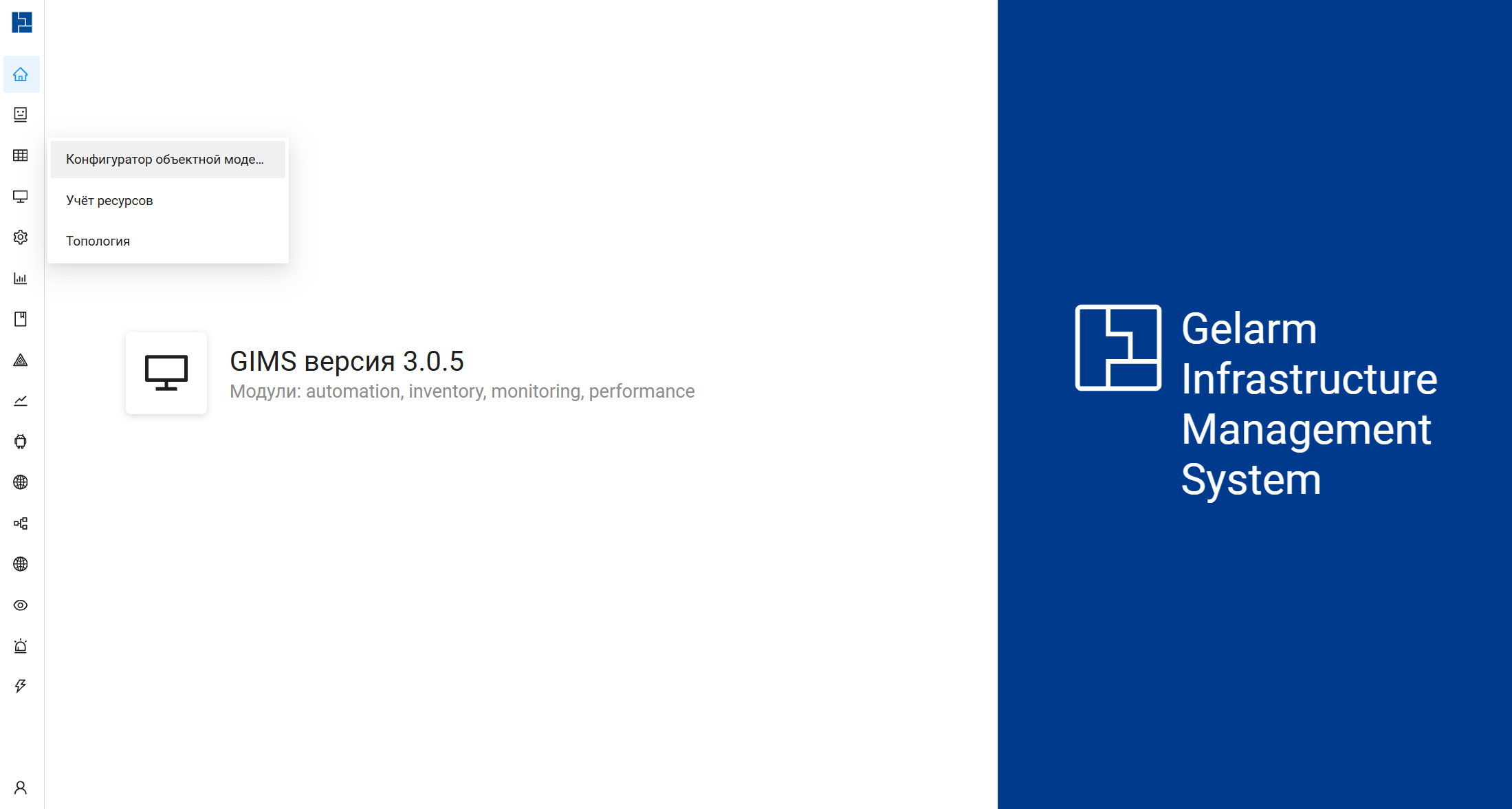

Рисунок 1 - Вход в раздел «Конфигуратор объектной модели»

Раздел состоит из пяти вкладок (см. Рисунок 2):

• Классы объектов – содержит список классов объектов;
• Классы связей – содержит список классов связей, которые позволяют настроить связи между объектами;
• Справочники – содержит список справочников, которые используются для атрибутов с типом «Справочник»;
• Атрибутные группы – содержит список атрибутных групп;
• Правила - содержит список правил, определяющих логику и ограничения для атрибутов с типом «Вычислимое» и «Ссылка на объект».

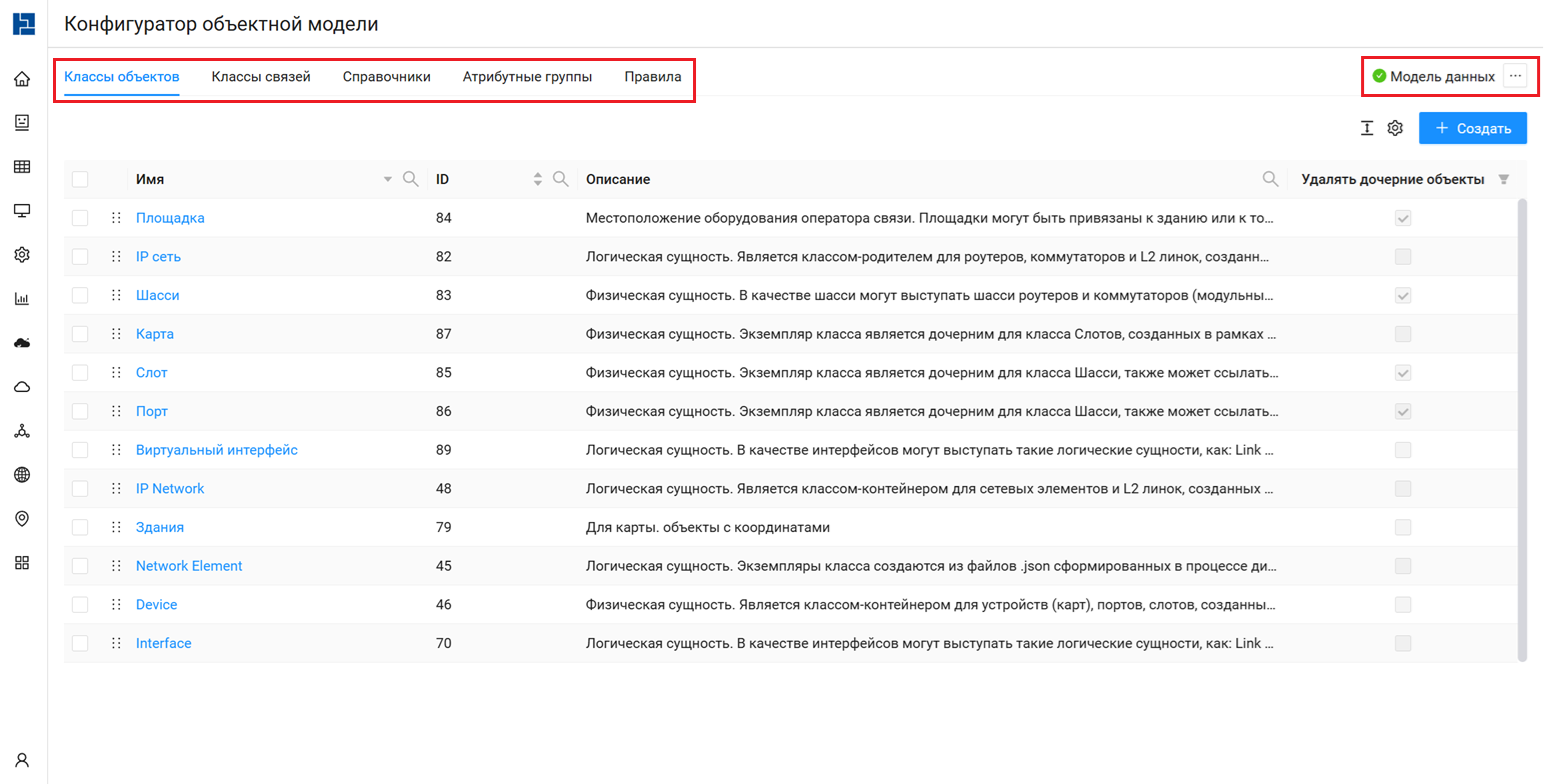

Рисунок 2 – Раздел «Конфигуратор объектной модели»

В правом верхнем углу экрана расположено меню «Модель данных». Слева от надписи находится индикатор состояния модели данных:

• если иконка зеленая , значит никаких изменений в структуре данных не было;
• если иконка желтая , то были изменения в структуре данных и они пока не активированы, их нужно опубликовать;
• если иконка красная, то в подсказке появится сообщение (см. Рисунок 3). В этом случае свяжитесь с техподдержкой.

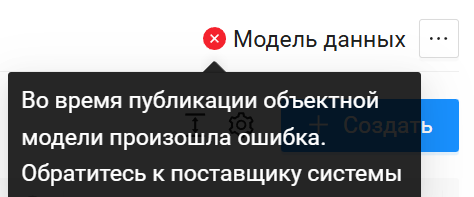

Рисунок 3 - Сообщение об ошибке во время публикации объектной модели
