2.3.2.5 Виджет «Карта»

Виджет «Карта» предназначен для визуализации на карте географически распределенных объектов и их связей, а также отображения их текущего статуса.

Окно конфигурации виджета разделено на три функциональные области:

  • Предпросмотр (центр) - отображает карту с текущими настройками. Изменения применяются автоматически (см. Рисунок 45, область 1);
  • Панель слоев (снизу) - область для добавления слоев, выбора типа данных и настройки их отображения (см. Рисунок 45, область 2);
  • Панель настроек (справа) - параметры внешнего вида карты и инструментов работы с ней (см. Рисунок 45, область 3).

undefined

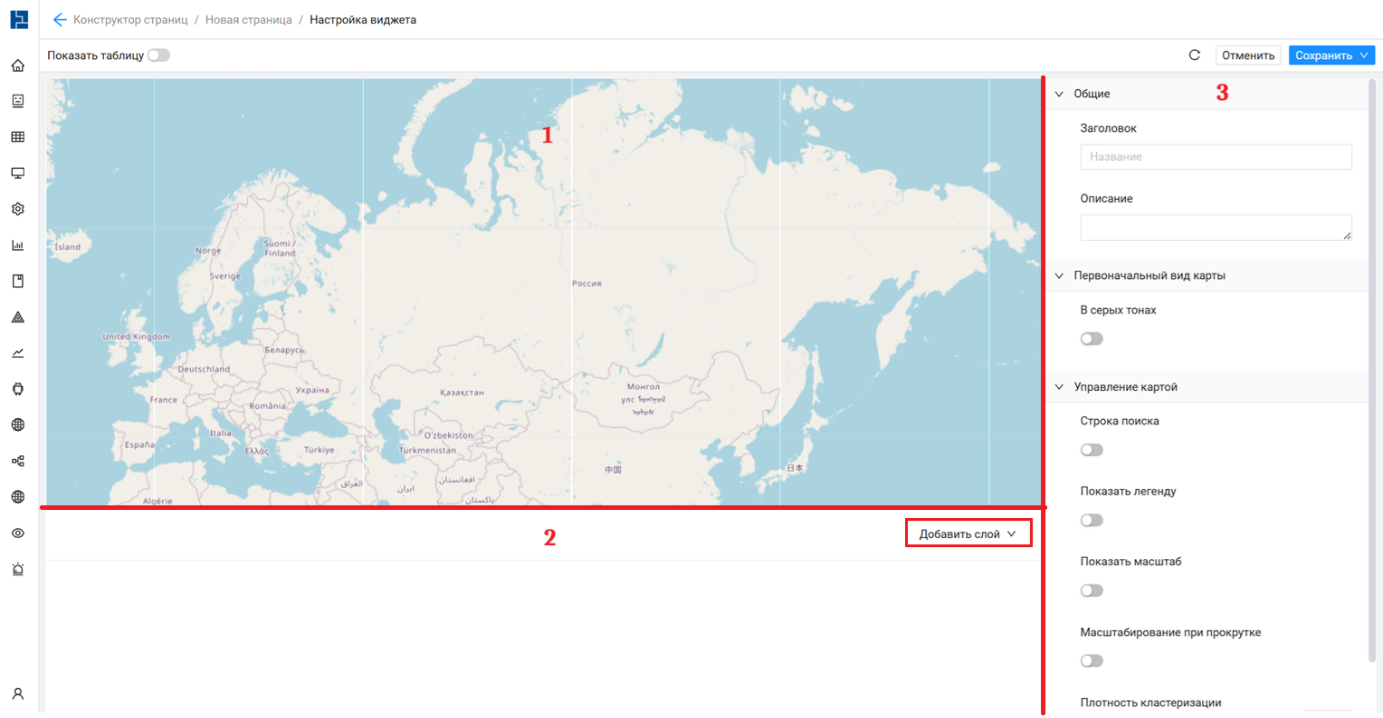

Рисунок 45 - Окно конфигурации виджета «Карта»

2.3.2.5.1           Панель настроек

Правая панель (когда не выбран конкретный слой) содержит общие настройки виджета:

  • Блок «Общие»
    • Название и Описание - текстовые поля для ввода названия виджета и пояснения к нему.



  • Блок «Первоначальный вид карты»
    • В серых тонах - переключатель монохромного режима карты (по умолчанию выключен).



Примечание. По умолчанию карта автоматически масштабируется так, чтобы в область просмотра попадали все объекты.



  • Блок «Управление картой» (см. Рисунок 46)
    • Строка поиска - включает поле поиска по атрибутам на карте;
    • Показать легенду - переключатель видимости легенды;
    • Показать масштаб - переключатель отображения линейки масштаба;
    • Масштабирование при прокрутке - разрешает изменение масштаба карты колесом мыши;
    • Плотность кластеризации - ползунок, регулирующий степень объединения близко расположенных объектов в кластеры (слайдер 0–100).



undefined

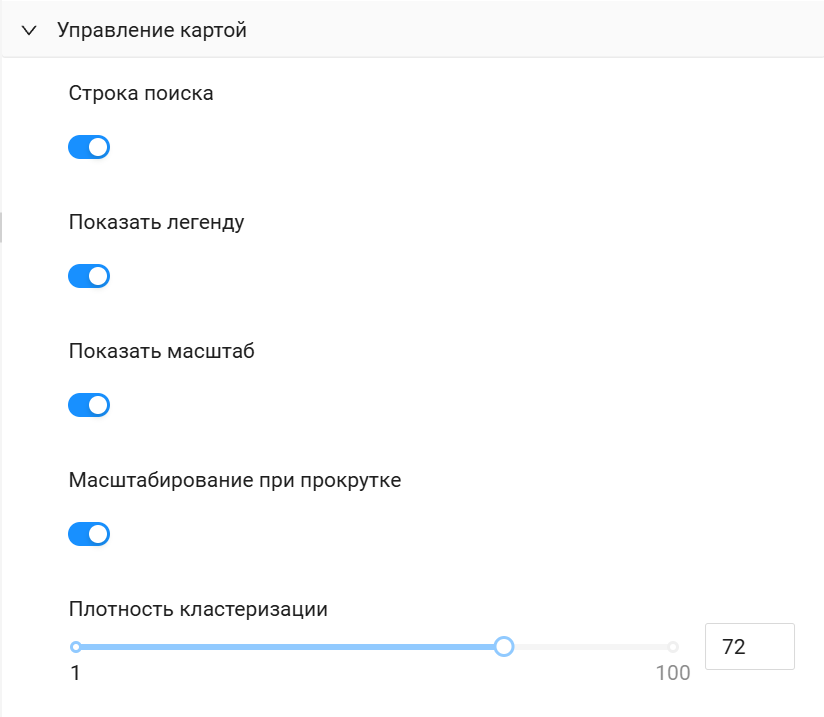

Рисунок 46 - Виджет «Карта». Панель инструментов. Блок «Управление картой»

2.5.2.5.2           Управление слоями

В нижней части окна конфигурации расположена панель слоев.

Важно! В одном виджете «Карта» можно создавать несколько слоев, однако нельзя совмещать разные типы источников данных. Все слои должны использовать либо Данные GIMS, либо Внешние данные.

Для создания нового слоя нажмите кнопку «Добавить слой». Доступны следующие типы элементов:

  • Объект - точечные элементы.
  • После выбора типа элемента справа открывается панель детальных настроек. В шапке панели отображается название слоя (по умолчанию — «Новый объект»).

В верхней части панели выберите тип источника данных: Данные GIMS или Внешние данные.


2.3.2.5.2.1                 Данные GIMS

 Используется для отображения объектов из инвентарной базы.

  • Блок «Общие» (см. Рисунок 47)
    • Класс объекта* - выбор класса объектов из модуля «Учет ресурсов». Название слоя автоматически меняется на имя выбранного класса (обязательное поле);
    • Значок элемента - выбор иконки (по умолчанию используется иконка из модуля «Учет ресурсов»);
    • Цвет элемента - базовый цвет объекта (используется, если не задан цвет по статусу);
    • Атрибут Широты* / Долготы* - выбор атрибутов, содержащих координаты в формате десятичной дроби (обязательные поля);
    • Экземпляр класса* - фильтрация объектов (обязательное поле):
      • Все экземпляры - отображаются все объекты класса;
      • Группа экземпляров - позволяет выбрать конкретные объекты через кнопку «Выбрать»;
    • Имя группы на карте* - псевдоним для отображения в легенде (обязательное поле).

undefined

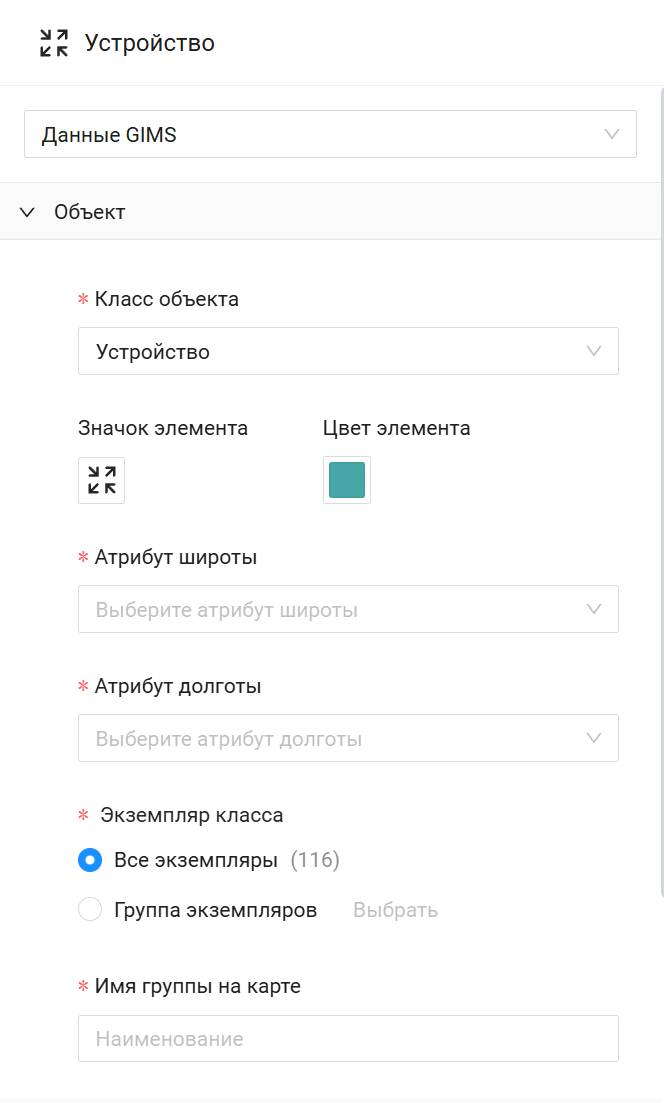

Рисунок 47 - Виджет «Карта». Управление слоями. Данные GIMS. Блок «Общие»



  • Блок «Статус объекта»
    • Отображать статус объекта - включение цветовой индикации статуса;
    • Источник статуса:
      • Fault - цвета и статусы загружаются из системы аварий. Пользователь может изменить цвета, но не значения;

Важно! Работа с данным источником возможна только при установленном компоненте GIMS Мониторинг.

      • Inventory - пользователь выбирает атрибут, значения которого определяют статус объекта, и добавляет блоки «Значение - Цвет» (аналогично настройке порогов на графиках).

undefined

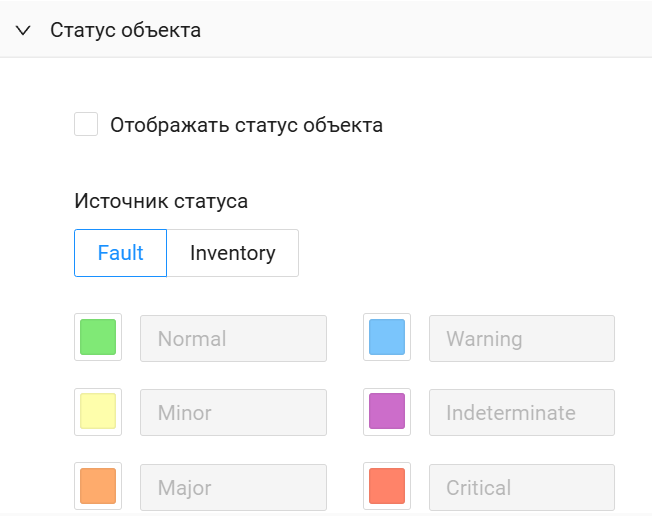

Рисунок 48 - Виджет «Карта». Управление слоями. Данные GIMS. Блок «Статус объекта»



2.3.2.5.2.2                  Внешние данные

Используется для отображения объектов из сторонних БД через SQL-запрос.

  • Блок «Общие» (см. Рисунок 49)
    • Источник данных* - выбор подключения к внешней базе данных;
    • Имя группы на карте* - название слоя (используется в легенде и списке слоев);
    • Значок и Цвет элемента;
    • SQL-запрос* - поле для ввода текста запроса;

Важно! Запрос должен возвращать уникальный идентификатор (id), широту и долготу (в текстовом формате с точкой-разделителем). Рекомендуемый лимит - до 1000 строк.

    • Кнопка «Выполнить» - запускает проверку корректности запроса и наличия данных:
      • При успешном выполнении появляется зеленое уведомление;
      • В случае ошибки выводится сообщение с описанием проблемы;
    • Кнопка «Подробнее» - становится активной после успешного выполнения запроса. Открывает таблицу с полученными данными для предварительного просмотра;
    • Кнопка «Подсказка» (?) - открывает справочную информацию и рекомендации по написанию запросов.


Требования и рекомендации к SQL-запросам:

SQL-запросы поддерживают источники данных следующих типов и соответствующий им синтаксис: PostgreSQL.

В виджетах предусмотрено автоматическое определение подходящих входных атрибутов, поэтому постарайтесь запрашивать в БД только те поля, которые участвуют в виджете.

Рекомендуется не запрашивать более 1000 строк.

Если типы данных не позволяют автоматически отобразить данные на виджете – проверьте соответствие типов данных или настройте соответствия вручную в области настройки справа.

Для виджета «Карта» выборка данных должна отвечать следующим требованиям:

Входные параметры:

            - Долгота и широта в десятичном формате (number или текст с разделителем точка);

            - Поле id - идентификатор (любой тип данных, уникальное поле) - Прочие атрибуты: подпись, статус и т.д. (любой формат).

Поле id обязательно для корректного отображения на карте.

Если в таблице отсутствует уникальное поле id, в запросе можно присвоить любому уникальному полю название id (unique_attr as id) или сгенерировать его (например, ROW_NUMBER() OVER (ORDER BY random_attr) AS id).

  • Атрибут Широты* / Долготы* - сопоставление полей из результата запроса.

undefined

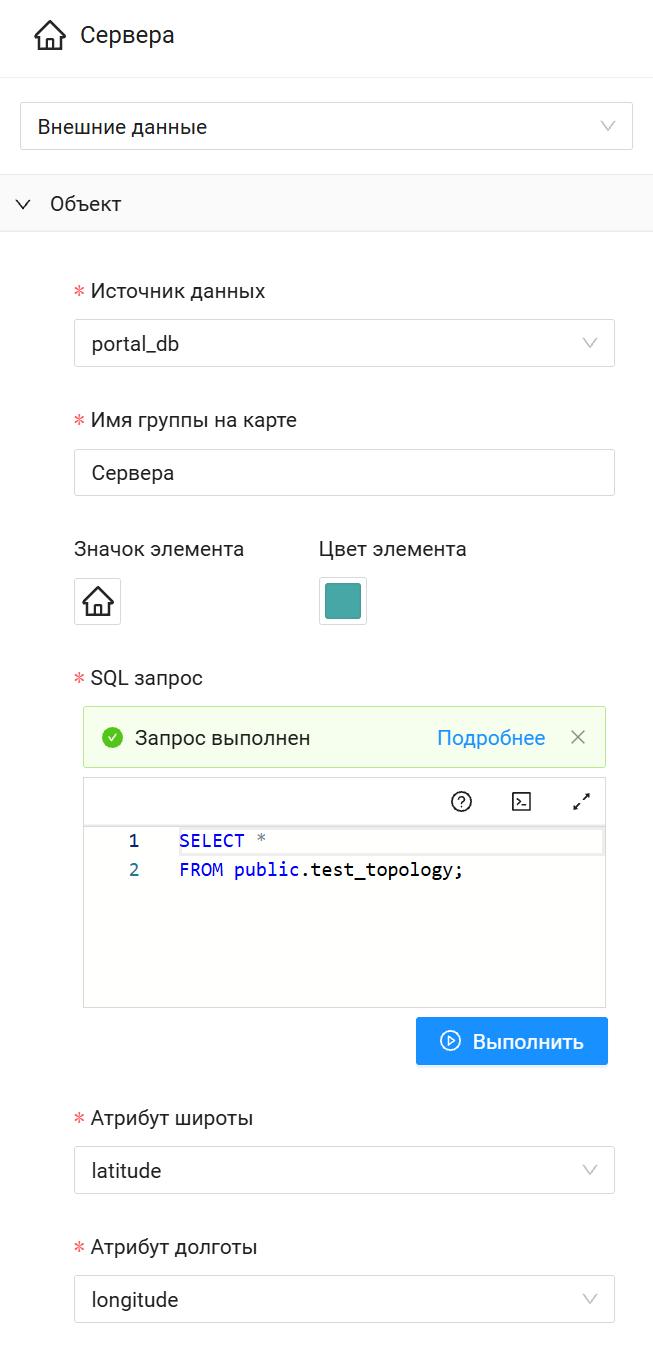

Рисунок 49 - Виджет «Карта». Управление слоями. Внешние данные. Блок «Общие»

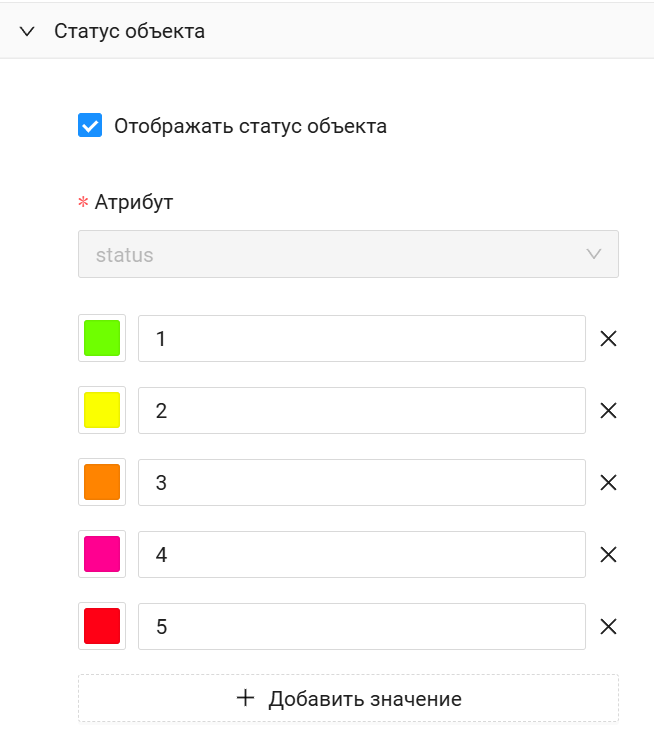

  • Блок «Статус объекта» (см. Рисунок 50)
    • Отображать статус объекта - включение цветовой индикации статуса;
    • Настройка производится вручную: выбор атрибута статуса и добавление правил «Значение - Цвет».

undefined

Рисунок 50 - Виджет «Карта». Управление слоями. Внешние данные. Блок «Статус объекта»



2.3.2.5.2.3                 Общие настройки отображения (для всех источников)



  • Блок «Подпись» (см. Рисунок 51)
    • Отображать на карте - включение видимости подписи;
    • Свойство - выбор атрибута, значение которого будет отображаться рядом с объектом.
    • Расположение - позиция подписи (Внизу/ Вверху).

undefined

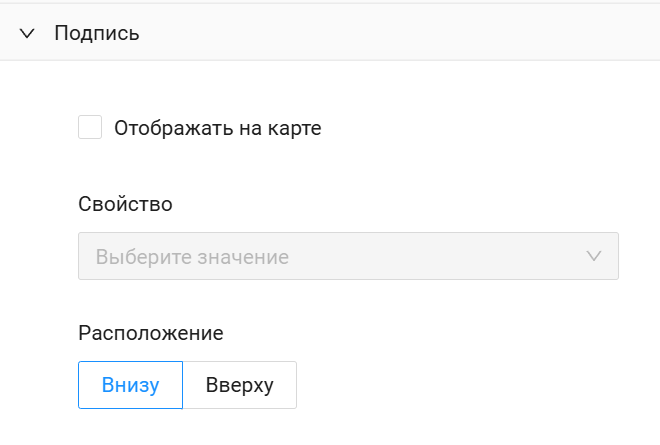

Рисунок 51 - Виджет «Карта». Управление слоями. Блок «Подпись»



  • Блок «Контекстная панель» (см. Рисунок 52)

Настраивает всплывающее окно при клике на объект или его выделении.

    • Отображать при выделении - включение автоматического отображения панели при выборе объекта;
    • Заголовок - атрибут для заголовка панели;
    • Свойства объекта - список атрибутов для отображения информации;
    • Действия - добавление функциональных кнопок:
      • Открыть события (только для Данные GIMS) - переход к списку аварий с фильтрацией;
      • Открыть URL ссылку - переход по ссылке. Поддерживаются два режима:
        • Ручной ввод ссылки - переход по ссылке, которую пользователь указывает в окне настройки;
        • Ссылка из атрибута - выбор атрибута, который уже содержит полный URL;
      • Открыть в инвентори (только для Данные GIMS) - переход к карточке объекта модуле «Учет ресурсов».

undefined

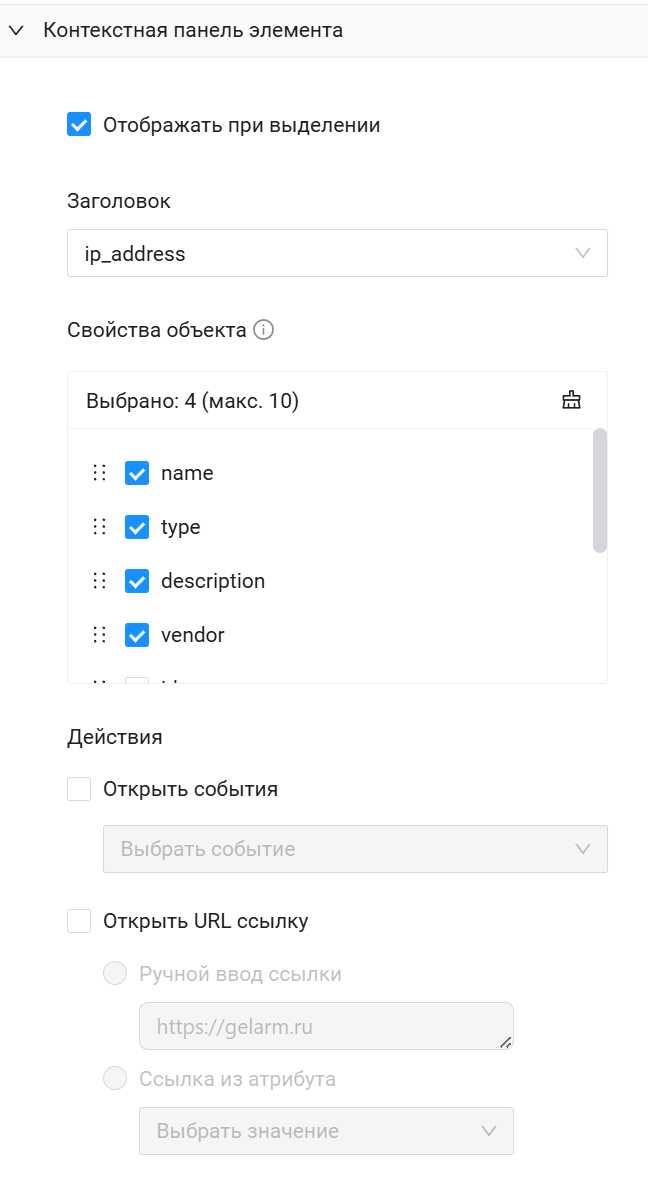

Рисунок 52 - Виджет «Карта». Управление слоями. Блок «Контекстная панель»

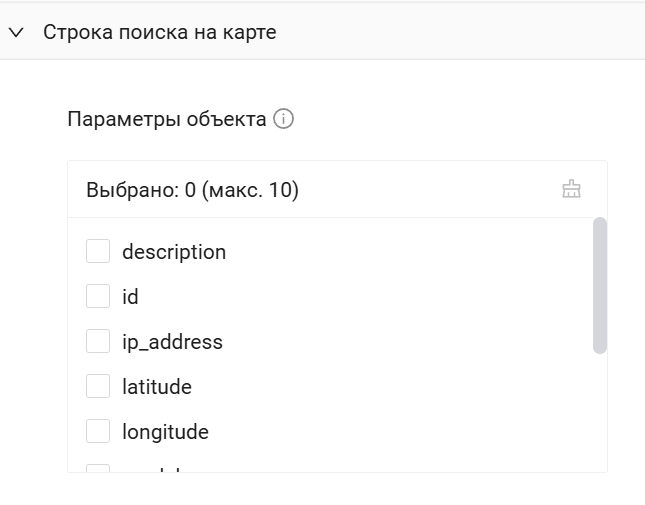

  • Блок «Строка поиска на карте» (см. Рисунок 53)

Позволяет выбрать атрибуты, по которым будет осуществляться поиск на карте (если в панели настроек в блоке «Управление картой» включена строка поиска).

    • Параметры объекта - список доступных атрибутов. Загружаются все атрибуты выбранного класса (для Данные GIMS) или все поля результирующего запроса (для Внешних данных). Пользователь может выбрать несколько атрибутов для поиска.

undefined

Рисунок 53 - Виджет «Карта». Управление слоями. Блок «Строка поиска на карте»



  • Блок «Дополнительные настройки» (см. Рисунок 54)
    • Показать в легенде - включение слоя в легенду карты.
    • Показать слой при загрузке карты - видимость слоя по умолчанию.

undefined

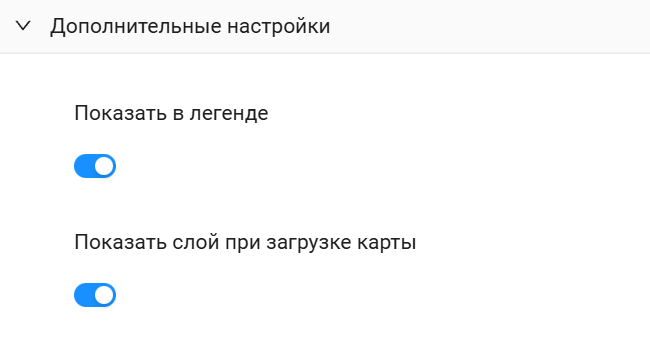

Рисунок 54 - Виджет «Карта». Управление слоями. Блок «Дополнительные настройки»

Для завершения настройки слоя нажмите кнопку «Сохранить». Для отмены изменений — «Отменить».


2.3.2.5.3           Панель управления и область предпросмотра

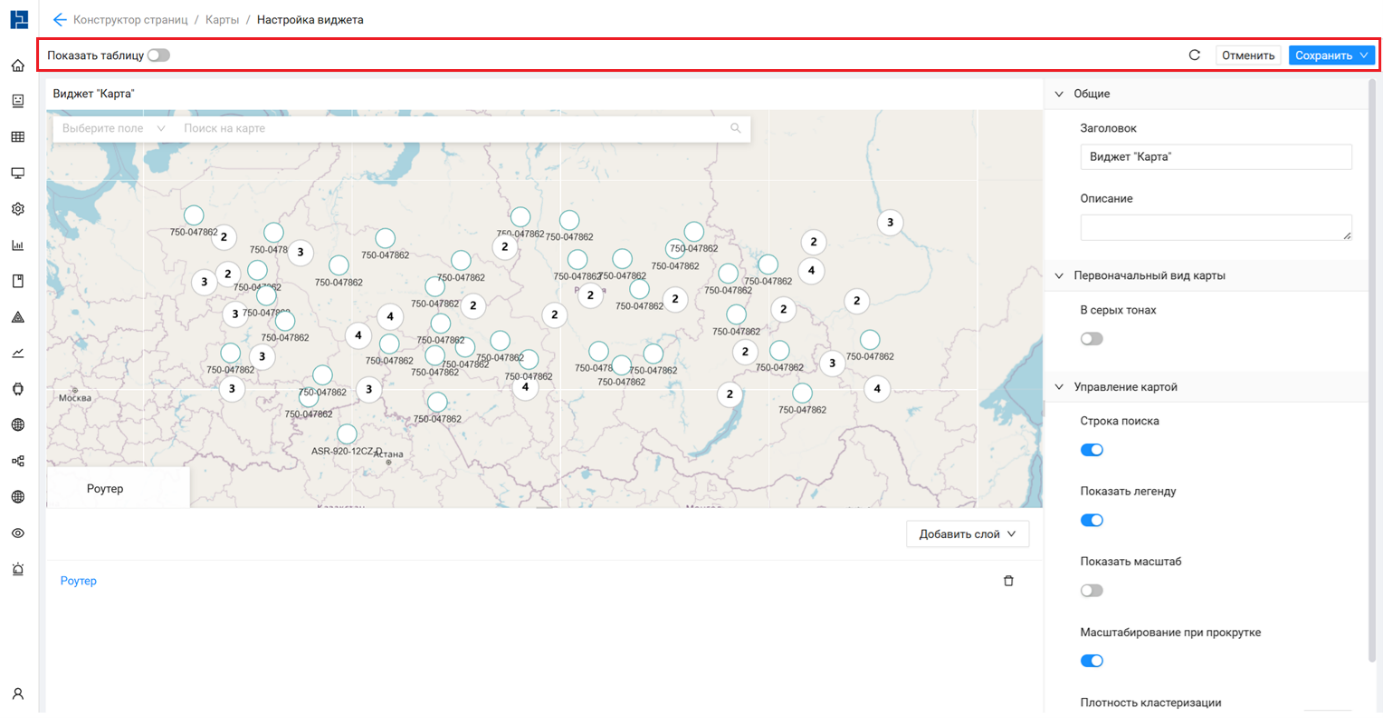

В верхней части окна конфигурации расположена панель инструментов с элементами управления (см. Рисунок 55):

  • Показать таблицу - ползунок для переключения в режим просмотра таблицы, содержащей список всех отображенных на карте объектов/связей (используется для отладки);
  • undefined - Кнопка «Обновить» - перезагрузка данных на карте;
  • Кнопка «Отменить» - выход без сохранения;
  • Кнопка «Сохранить» - предоставляет два варианта сохранения:
    • Сохранить и продолжить настройку - применяет параметры, оставляя окно конфигурации открытым;
    • Сохранить и вернуться в дашборд - сохраняет настройки и выполняет переход к просмотру страницы.

undefined

Рисунок 55 - Панель управления виджета «Карта»

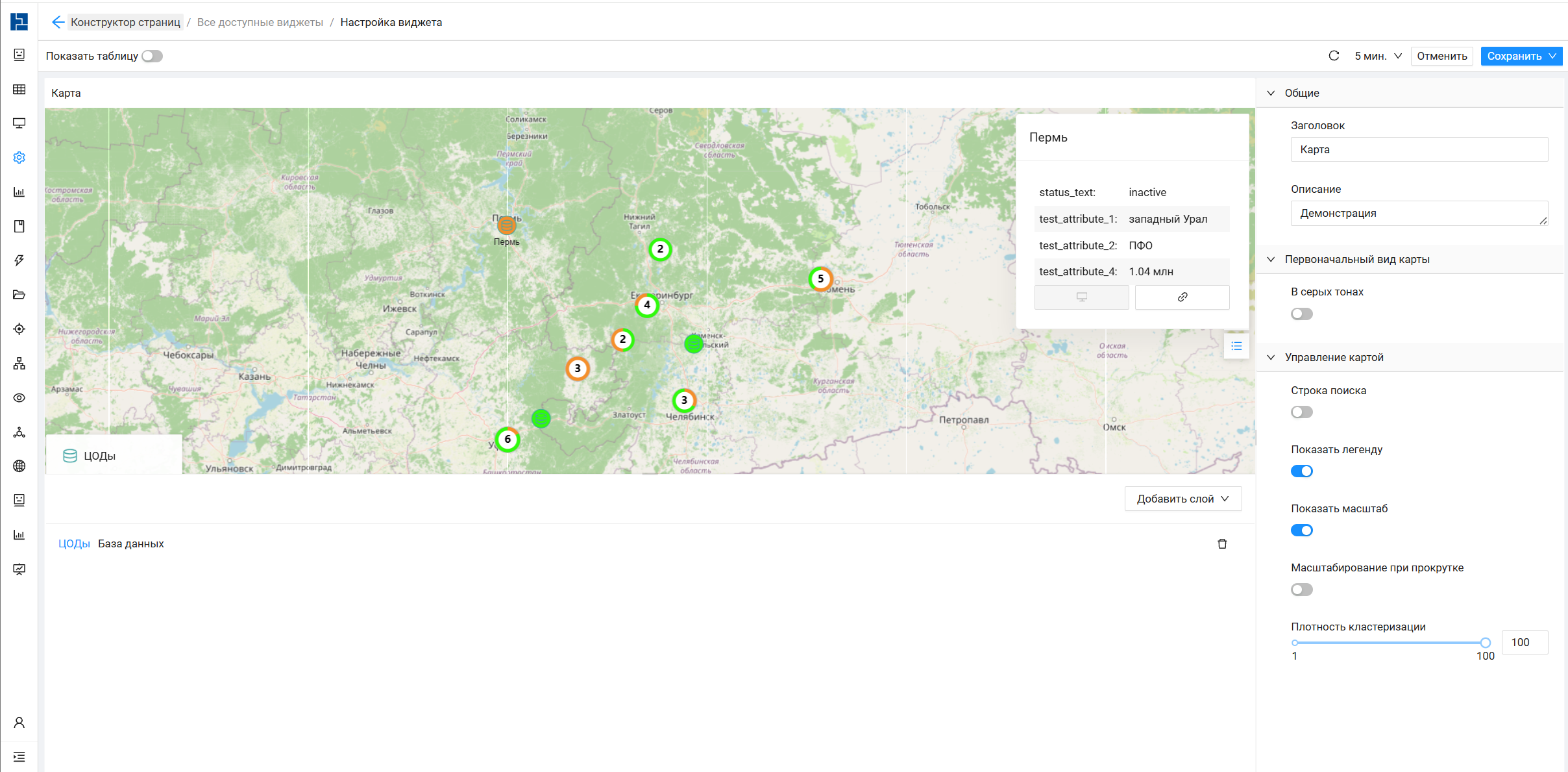

В режиме предпросмотра на странице макета пользователю доступны следующие функции:

В области предпросмотра карты пользователю доступны следующие функции навигации и элементы управления

  • Навигация и масштабирование:
    • Перемещение - захват левой кнопкой мыши и перетаскивание видимой области карты;
    • Изменение масштаба карты с помощью колеса мыши - если в настройках включена опция «Масштабирование при прокрутке») или элементов управления масштабом;
  • Работа с объектами:
    • Кластеризация - если настроена плотность кластеризации, близко расположенные объекты объединяются в кластеры с указанием количества элементов (см. Рисунок 56, область 1);
Примечание. Для пользователей в режиме просмотра при нажатии на кластер карта масштабируется для детального просмотра входящих в него объектов.
    • Информация об объекте - при выборе маркера объекта отображается его название и статус (если настроено);
    • Выполнение действий (только в режиме просмотра) - запуск настроенных действий (HTTP GET запросы) через контекстное меню или панель объекта;
  • Поиск и легенда:
    • Поиск - использование поисковой строки для нахождения объектов по значениям атрибутов (если опция включена в настройках) (см. Рисунок 56, область 2);
    • Легенда - просмотр списка слоев и условных обозначений (если опция включена в настройках) (см. Рисунок 56, область 3);
  • Полноэкранный режим - активируется нажатием на кнопку «Увеличить» в меню действий «undefined» (см. Рисунок 56, область 4).



undefined

Рисунок 56 - Виджет «Карта». Режим предпросмотра
